雙向全橋式零電壓－零電流直流／直流轉換器
| 編號 | 103012 |
| 專利名稱 | 雙向全橋式零電壓－零電流直流／直流轉換器 |

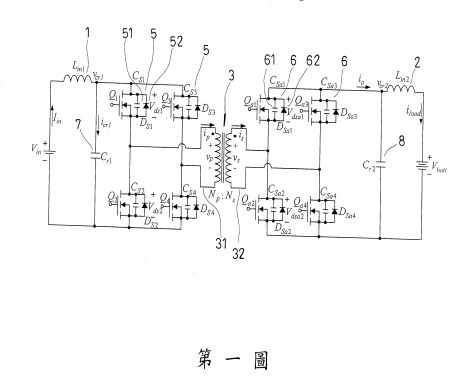

| 摘要 | 本發明係有關於一種雙向全橋式零電壓-零電流直流/直流轉換器，其適合使用在：電池充放電系統、分散式電源供應系統、直流/直流電源供應器、不斷電系統等場合，該轉換器具有兩種操作模式，當電力潮流從低壓側流向高壓側時，電路係操作在昇壓/放電模式，從蓄電池汲取能量；另一方向的電力潮流，電路係操作在降壓/充電模式，利用高壓側直流電源端對蓄電池做充電，其此架構主要的特徵在於，利用變壓器本身的等效漏電感量與一個電容來達到諧振電路，使得電路架構中主要開關，在導通與截止時皆操作於零電壓-零電流的狀態，使系統的整體效率提高，且此架構具有漣波小且平穩的直流輸入電流，而能具有效率高、控制簡單與節省成本的優點。 |
| 產業別 | |
| 應用範圍 | |
| 合作方式 | 【讓與】、【授權】 |
※如您對此技術有興趣，請與我們聯絡。(02)7707-5009 ； atawu@inno.org.tw
